3D 雷达扫描机器人｜石灰石粉仓智能盘库解决方案

石灰石粉是水泥、脱硫、建材生产的核心原料，大多存储于大型密闭立式筒仓。石灰石粉粒度细、极易起尘，进出料作业时仓内粉尘浓度极高，长期以来，石灰石粉仓料位监测、库存盘点一直是工业测量的难点。传统单点雷达、重锤料位计、人工登仓盘点，普遍存在测量偏差大、安全风险高、无法识别仓内架桥、鼠洞、偏料等问题。3D 雷达扫描机器人依托高频 FMCW 毫米波三维扫描技术，穿透浓密粉尘，重建仓内料面三维形貌，实现石灰石粉仓可视化料位监测与自动体积盘库，成为粉体筒仓数字化管控核心装备。

一、石灰石粉仓工况痛点

高粉尘环境，常规仪表易失效石灰石粉粒径微小，进料、出料瞬间扬起大量粉尘。激光、超声波仪表信号会被粉尘遮挡衰减；普通单点雷达在浓粉尘环境下回波不稳定，容易产生假料位、悬空料位，造成误报警。

料面形态不规则，单点测量严重失真粉料自然堆积形成安息角，料面中间高、四周低，或出现偏料、局部塌陷、架桥空洞。单点仪表只能采集单一位置高度，以点代面，库存吨位计算误差巨大，账面库存与实际存量长期不符。

仓内易出现架桥、鼠洞，隐藏生产风险石灰石粉受潮后流动性变差，容易形成拱料、鼠洞，表层看似料位充足，下方已经虚空。单点料位计无法识别内部空洞，极易发生塌料、断料停机，甚至冒仓溢料事故。

人工登仓盘点风险高、效率低传统方式需要人员攀登仓顶，使用测绳人工估算料位。密闭筒仓粉尘环境存在粉尘爆炸、物料坍塌风险，盘点周期长，数据滞后，无法支撑生产实时调度。

二、3D 雷达扫描机器人工作原理

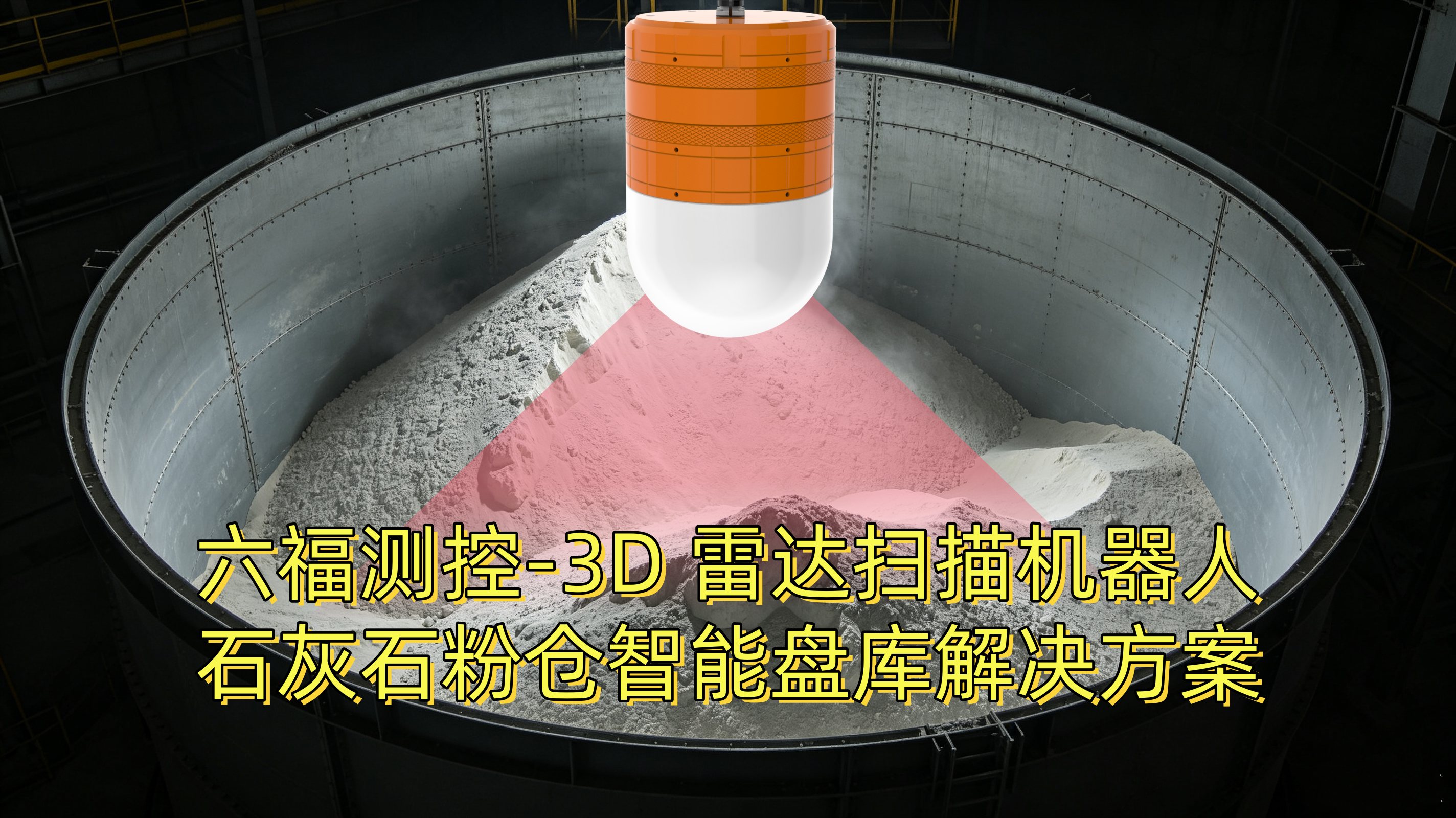

3D 雷达扫描机器人搭载140GHz 高频 FMCW 调频连续波雷达， 实现水平 360°、俯仰 ±90° 全域动态扫描。设备发射毫米波信号，可穿透浓密石灰石粉尘，采集上万组料面点云数据，经过 AI 算法滤除仓内支架、爬梯等杂波干扰，构建仓内物料三维数字孪生模型，自动计算料面形貌、物料体积、物料重量，实时上传至中控系统。 非接触式顶部法兰安装，探头不接触粉体，无磨损、无卡滞，可 7×24 小时不间断自动扫描。

三、石灰石粉仓应用核心优势

强粉尘穿透能力，稳定测量毫米波微波不受石灰石粉尘、水汽干扰，进出料扬尘工况下依旧稳定采集料面数据，不会像激光设备被粉尘遮挡。

三维成像，识别架桥、鼠洞、偏料不再局限单点高度，完整还原仓内料堆高低起伏，直观发现局部空洞、偏料、结拱，提前预警堵仓、塌料风险，保障脱硫、水泥生产线稳定供料。

自动盘库，精准核算存量根据三维模型自动计算粉料体积，结合堆积密度换算物料吨位，库存计量精度大幅提升，消除人工盘点带来的主观误差，解决账料不符难题。

安全免登仓，降低运维风险设备安装于仓顶，全程无人值守扫描，操作人员在中控室即可查看仓内三维料面、库存报表，彻底取消频繁登高人工盘点作业，消除高空与粉尘安全隐患。

系统对接，赋能生产自动化支持 4-20mA、以太网等多种通讯方式，数据接入 DCS、MES 系统，自动生成库存报表，用于原料采购、生产配料、成本核算，实现仓储数字化管理。

防护可靠，适配粉体筒仓整机 IP67 密封防护，可配套防爆规格，适配建材、脱硫项目防爆区域，长期在密闭粉体仓环境稳定运行。

四、现场选型与安装要点

安装位置：筒仓顶部法兰安装，避开进料口正上方、仓内钢结构支撑，减少落料直接冲击和杂波干扰；大直径石灰石仓可采用多机协同组网扫描，多台设备点云自动拼接。

工况评估：评估粉料湿度，长期高湿、严重挂壁结块场景，提前做好算法挂料过滤配置。

标定工作：空仓状态下完成仓体轮廓标定，保障体积计算精度。

配套认证：建材、脱硫项目按需选配防爆认证，满足现场安全规范。

五、应用价值总结

在石灰石粉仓场景，3D 雷达扫描机器人突破传统料位仪表单点测量的局限，从 “单点估料” 升级为 “三维可视化盘库”。它不仅解决高粉尘工况下测量不准的难题，还可提前识别架桥鼠洞等隐患，取消高危人工盘点，实现石灰石原料库存实时、自动、精准计量，助力水泥、电厂脱硫、建材行业筒仓仓储智能化升级。
