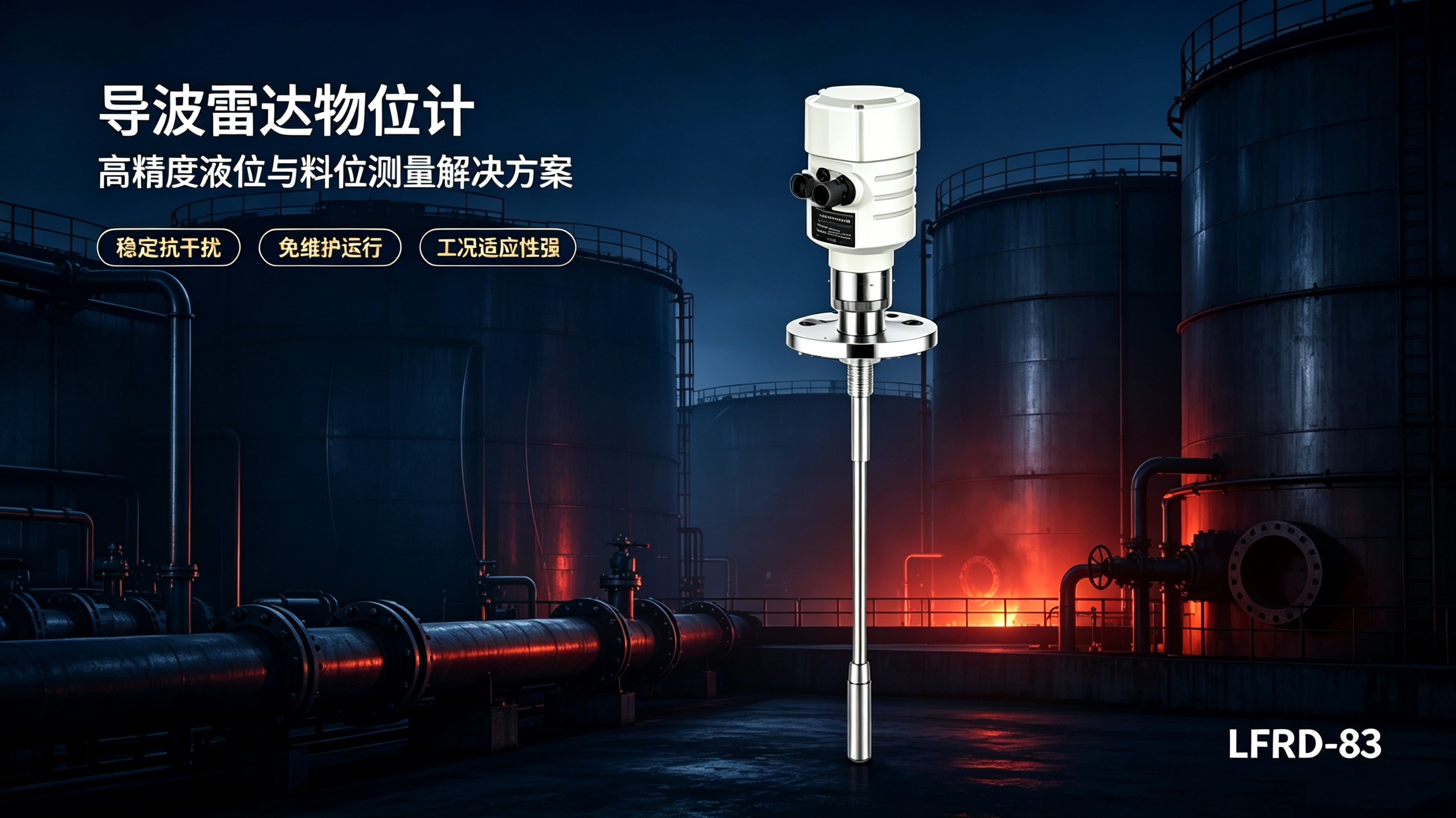

导波雷达物位计｜高精度耐工况工业液位料位测量解决方案
在工业自动化测控领域，物位测量是仓储、反应、配料、输送系统的核心基础环节。传统浮球、磁致伸缩、超声波测量设备，普遍存在精度不足、工况适应性差、易受介质干扰等问题，难以满足化工、电力、建材、油气等行业复杂工况的测量需求。导波雷达物位计依托成熟的TDR时域反射微波技术，凭借高精度、抗干扰、免维护、适配广的核心优势，成为工业中小型罐体、狭小管道、复杂介质物位测量的主流优选设备，完美解决传统测量仪表的各类痛点难题。
一、什么是导波雷达物位计？
导波雷达物位计又称时域反射雷达物位计（GWR/TDR），是一款基于高频微波脉冲反射原理的接触式精准测量仪表。区别于非接触式雷达，该设备通过专属导波杆、导波缆或同轴导管约束微波传播路径，让高频电磁波沿探头定向传输，彻底规避空间散射、环境干扰问题，实现稳定、精准的物位与界面测量。
设备无机械运动部件，无需频繁校准，可适配液体、浆料、颗粒粉料、粘稠介质等多种被测物料，同时兼容高温、高压、蒸汽、泡沫、轻微挂料等恶劣工业工况，是工业现场通用性极强的物位测量设备。
二、核心工作原理
导波雷达物位计核心采用微波时域反射技术（TDR），测量过程精准可控、逻辑清晰，具体分为三步：
1. 信号发射传导：仪表高频发射器产生1~26GHz高频微波脉冲，通过导波探头（杆式、缆式）定向向下传导，电磁波被严格约束在探头周边区域，不会向四周扩散，从源头降低罐体结构、设备构件的信号干扰。
2. 界面信号反射：当微波脉冲传播至空气与被测介质的接触面时，因介质介电常数发生突变，部分微波能量会被精准反射回仪表接收端。介质介电常数越高，反射信号越强，测量稳定性越好。
3. 精准运算输出：仪表高速采集脉冲发射与接收的时间差，结合电磁波传播速度，通过精准算法计算出探头底端至物料表面的距离，最终换算出实时物位高度、物料体积，输出标准电信号对接中控系统。
三、核心产品优势（对比传统测量设备）
1. 测量精度高，数据稳定可靠
测量精度可达±0.1%FS，远优于超声波、浮球等传统设备，无盲区、无漂移，不受物料波动、液面晃动影响。可精准识别液体界面、分层介质，既能测普通清水、油品，也可适配粘稠浆料、泡沫介质，杜绝跳数、误报、数据波动问题。
2. 抗干扰能力强，适配复杂工况
微波信号沿导波探头传输，不受罐壁、搅拌器、管道弯头、内部立柱等结构干扰；同时无惧蒸汽、水雾、轻微粉尘、高低温、高压环境，可有效屏蔽电磁干扰、介质挂壁干扰，在搅拌反应釜、密闭压力罐、高温储料罐等严苛场景持续稳定工作。
3. 介质兼容性广，通用性极强
可测量各类导电、非导电介质，覆盖液体、颗粒、粉料、粘稠浆料四大类物料，包括污水、酸碱腐蚀液、石油油品、水泥粉料、煤炭颗粒、化工浆料等，一台设备可适配多场景测量需求，降低设备采购与替换成本。
4. 免维护长寿命，运维成本低
设备无机械传动部件，无磨损、无卡滞、无疲劳损耗，安装后无需频繁校准、调试和清洁。探头采用不锈钢、防腐合金等工业材质，耐酸碱、耐腐蚀、抗老化，适配长期连续运行工况，大幅降低现场人工运维成本和设备故障率。
5. 安装便捷，适配狭小空间
结构小巧轻便，支持顶部垂直安装、侧面安装，适配狭小罐体、细管道、立式储罐、反应釜等非开阔测量空间，安装无需开孔改造罐体，调试简单，适配性远超非接触式雷达。
四、主流产品分类及适用场景
1. 杆式导波雷达物位计
采用硬质金属导波杆，结构稳固、抗冲击性强，适配中小型罐体、反应釜、管道液位测量，适合清水、油品、酸碱液、低粘度化工液体等介质，是常规工业液位测量的通用款。
2. 缆式导波雷达物位计
采用柔性缆式探头，可适配超高罐体、深井、大型料仓，测量量程更大，适合水泥、煤炭、矿石等固体颗粒、粉料物料测量，可有效规避物料冲击、堆积带来的测量干扰。
3. 同轴式导波雷达物位计
采用同轴导管结构，信号屏蔽性极佳，抗干扰能力最强，专门适配极低介电常数介质、狭小管道、强电磁干扰场景，测量精度最高，多用于精细化工、高端制药、精密配料系统。
五、核心行业应用场景
1. 化工行业
适配酸碱腐蚀储罐、溶剂储槽、搅拌反应釜、分层介质储罐，精准测量腐蚀液体、粘稠浆料、易起泡介质物位，耐受高温高压工况，保障化工配料、反应、储存环节的自动化测控精度。
2. 石油油气行业
用于原油储罐、成品油储槽、油气分离罐、污水缓冲罐测量，适配油品、油水界面、含杂质污水测量，防爆型设备可完美适配易燃易爆油气工况，保障场站安全稳定运行。
3. 电力水务行业
应用于电厂冷凝水罐、除盐水箱、循环水罐、污水处理沉淀池，无惧水汽、水雾、杂质干扰，精准监测水位变化，助力电厂水循环、污水处理自动化管控。
4. 建材粉体行业
适配水泥、粉煤灰、矿粉、石灰粉料仓，煤炭颗粒储仓，可稳定测量固体料位，不受仓内轻微粉尘、物料挂壁影响，解决传统设备测不准、易失联的难题。
5. 食品制药行业
卫生型探头可适配药液、食品浆料、洁净液体测量，无残留、无污染，符合行业卫生标准，适配无菌储罐、配料罐的高精度物位测控需求。
六、选型与安装关键要点
1. 按介质选型：液体、低粘度介质优先选用杆式；大量程粉料、颗粒物料选用缆式；高精度、强干扰场景选用同轴式。
2. 按工况选型：高温高压、腐蚀工况选用对应防腐、耐高温耐压探头；易燃易爆场景必须选用防爆认证型号。
3. 安装位置：避开进料口、落料冲击区、搅拌叶片区域，防止物料直接冲击探头造成信号干扰或设备损伤，保证测量视野稳定。
4. 信号适配：支持4-20mA、Modbus、RS485等多种信号输出，可无缝对接PLC、DCS中控系统，实现远程实时监测、数据溯源与自动化调控。
七、产品总结
相较于超声波、浮球、普通非接触雷达等传统测量设备，导波雷达物位计凭借定向微波传输、高精度测量、强抗干扰、全工况适配、低运维成本的核心优势，完美解决了工业复杂介质、狭小空间、恶劣工况下的物位测量难题。
从液体液位、油水界面到固体粉料料位，从常温常压到高温高压、腐蚀防爆场景，该设备可全面覆盖工业各类物位测控场景，助力企业实现储料、配料、生产环节的数字化、自动化管控，是工业物位测量的高性价比、高可靠性优选方案。
