3D成像雷达料位计：让料仓从“黑匣子”变成“透明仓”

在工业生产中，料仓、筒仓、储罐是物料流转的核心节点，但其内部长期以来却是一个“看不见、摸不着”的黑匣子——料位计只输出一个数字，料面形态全靠猜测，挂壁、架桥、鼠洞等异常情况往往要到出料中断才发现。

3D成像雷达料位计的出现，改变了这一切。它不再只是“测一个点的距离”，而是为整个料仓做一次三维成像，让管理者在中控室就能“看见”仓内的真实全貌。

一、什么是3D成像雷达料位计？

3D成像雷达料位计是一种基于高频毫米波雷达技术，通过对料仓内部进行全域扫描、生成三维点云模型，从而实现料位、体积、料面形态等多维度可视化监测的智能物位测量设备。

通俗理解：传统单点雷达像一支“手电筒”，只能照亮一个点；3D成像雷达像一台“CT扫描仪”，能为整个料仓拍一张立体的三维照片。

二、工作原理：如何实现三维成像？

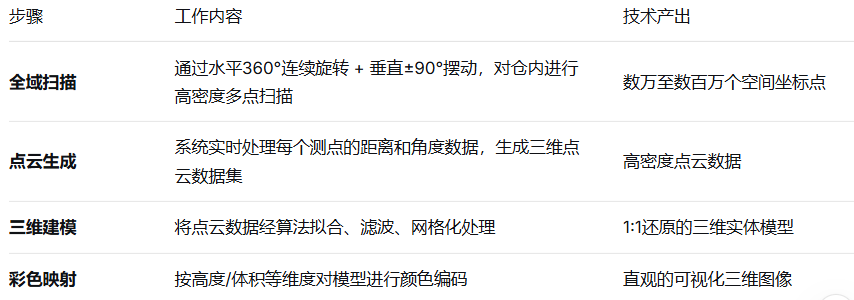

3D成像雷达料位计的工作原理可以分为四个步骤：

关键点：整个过程自动化完成，无需人工干预。扫描周期通常在1~5分钟内完成，可按需设定自动扫描频率（如每15分钟、每小时或每天一次）。

三、核心功能：能做什么？

1. 实时三维成像

在屏幕上还原料仓内部真实的三维形态

彩色显示料面高度分布（如红色=高料位、蓝色=低料位）

可任意旋转、缩放、剖切查看

2. 精准体积计量

基于三维模型计算物料体积，误差控制在满量程的0.5%~2%以内

结合物料密度，自动换算质量数据

支持分区计量（如大型堆场可划分多个区域独立计算）

3. 多维度料位数据

最高料位、最低料位、平均料位同步输出

识别料面异常凹凸、局部塌陷等形态变化

生成料位变化趋势曲线

4. 异常形态识别与预警

自动识别挂壁区域（三维模型上呈现“凸起”形态）

检测架桥/鼠洞风险（料面出现异常凹陷或悬空区域）

预警信息推送至中控室或管理人员手机端

四.部署与数据应用

安装方式

固定式安装：仓顶或高点固定安装，实现全自动定时扫描，适合长期在线监测。

便携/临时部署：多仓轮流测量或临时盘点需求时，可采用移动式支架或手持方式。

数据输出与集成

支持4‑20mA、Modbus、OPC UA等标准工业协议，可与DCS/PLC/MES系统对接。

提供上位机软件平台，支持三维模型展示、库存报表生成、历史数据追溯。

可选配云平台，实现远程查看和多站点集中管理。
