三维监测能力：采用相控阵天线技术，可生成 360° 全仓覆盖的三维点云模型，设备能够监测16200个点，能精准捕捉料堆表面的高低差、凹陷、挂壁等形态细节；
测量精度与范围：测距精度±2mm，体积计算精度 ±0.5%，满足粮食储备 “账实相符” 的计量要求；有效测量半径达 15 米，覆盖最大 12 米直径的稻谷筒仓，无需多设备拼接；
抗干扰与环境适配：针对粮食粉尘（浓度≤30g/m³），采用高频信号穿透算法，避免信号衰减；支持 - 40℃-75℃工作温度，适配库区冬季低温、夏季高温环境；防护等级 IP68，可抵御筒仓顶部的雨水、积雪侵袭；
数据输出与兼容：支持以太网（Profinet、EtherNet/IP）、4G 无线传输，可实时上传三维点云数据、料位 / 体积数据；兼容储备库现有粮情监测系统（温湿度、气体浓度监测），实现数据融合。
设备部署：根据筒仓直径与高度差异化配置：20 座小麦筒仓（直径 8 米）每仓安装 1 台 3D 雷达物位计；8 座玉米筒仓（直径 10 米）、4 座稻谷筒仓（直径 12 米）每仓安装 1 台带 “广角扫描模块” 的 3D 雷达物位计，确保覆盖全仓无盲区；所有设备均采用顶装法兰式安装，安装位置位于筒仓顶部中心，距离进料口≥4 米，避免进料时粮食冲击天线；
系统架构：搭建 “三层监测体系”：①感知层：3D 雷达物位计 + 粮情温湿度传感器 + 仓壁压力传感器；②传输层：通过工业交换机组建有线局域网（覆盖 28 座近距离筒仓），4 座偏远稻谷筒仓采用 4G 无线传输；③应用层：在储备库中控室部署 “筒仓智能监测平台”，集成三大核心功能；

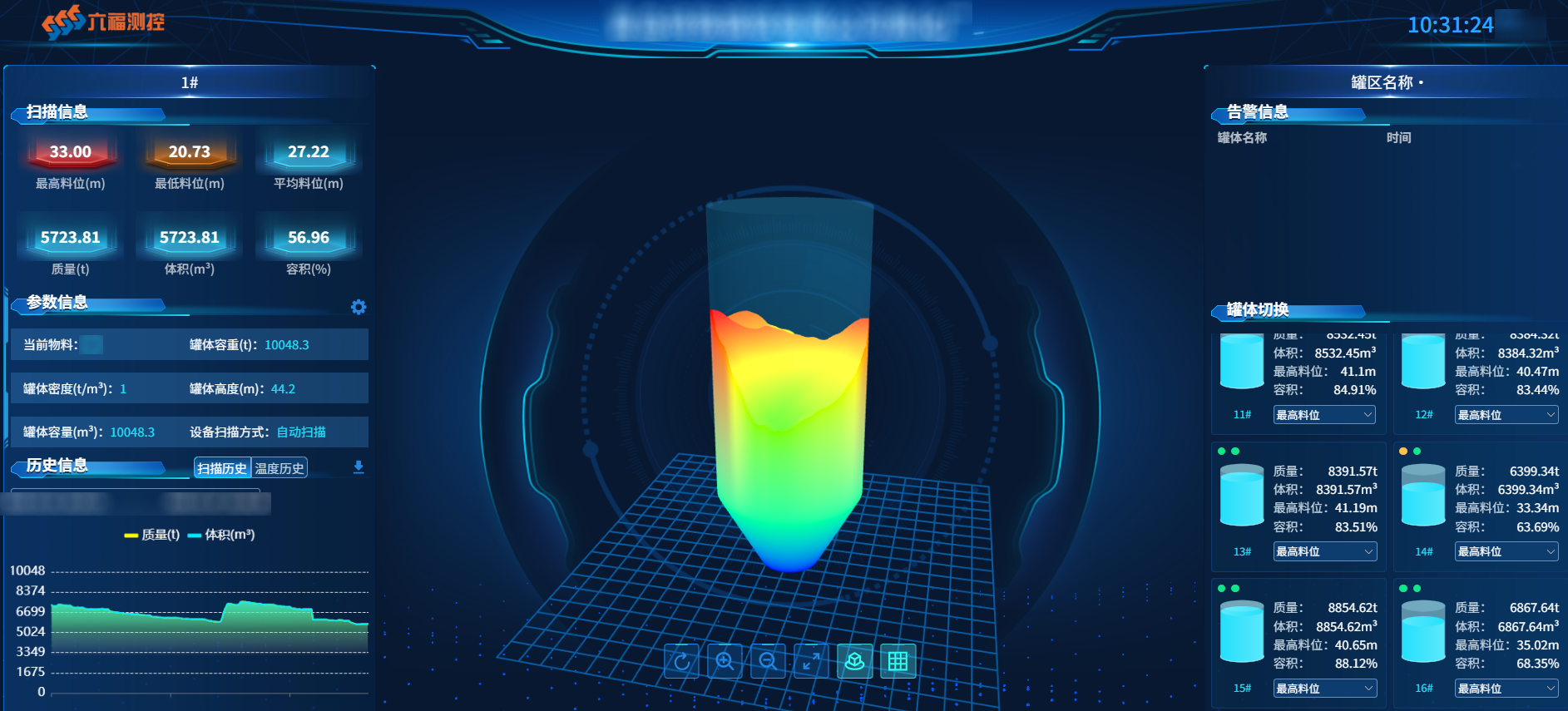

核心功能开发：①三维可视化管理：实时展示筒仓内料堆的三维点云模型，支持旋转、缩放查看，自动标注料堆最高 / 最低高度、平均高度；②智能计量与追溯：自动计算每座筒仓的实时存储体积、预估重量（结合粮食容重参数），生成 “仓号 - 物料类型 - 体积 - 重量 - 存储时间” 的追溯台账；③风险预警与控制：设置三大预警阈值 —— 料位上限（仓高 90%）、仓壁压力上限（2.5kPa）、料堆偏析差（≥1.5 米），超限时触发中控声光报警、手机 APP 推送预警信息，同时联动筒仓进料阀门自动关停（紧急情况下）。
前期准备：施工前对所有筒仓进行清空、通风，检测仓内粉尘浓度（≤5g/m³）、氧气浓度（≥19.5%），办理受限空间作业许可；对筒仓顶部安装法兰进行平整度校准（偏差≤1mm），更换耐老化橡胶密封垫，防止粉尘渗入设备内部；
安装过程：采用登高车辅助安装，将 3D 雷达物位计通过 DN150 法兰与筒仓顶部接口固定，利用激光水平仪校准天线水平度（偏差≤0.5°），确保三维扫描角度精准；接线时采用防水接线盒，电缆穿镀锌钢管保护，避免被鸟类啄咬或雨水腐蚀；
安全与卫生处理：安装完成后，对筒仓内部进行清洁，清除施工残留的螺栓、碎屑；对设备天线表面进行食品级硅烷处理，避免粮食黏附，符合粮食存储卫生标准。
静态校准：选取 1 座小麦筒仓，分 3 次匀速注入已知重量的小麦（每次 50 吨，共 150 吨），通过筒仓容积表换算实际体积，对比 3D 雷达物位计的测量体积，调整 “容重补偿系数”，使体积误差控制在 ±1.5% 以内；
动态测试：模拟粮食入仓（流量 50 吨 / 小时）、出仓（流量 30 吨 / 小时）过程，观察 3D 雷达物位计的数据更新频率（确保≥1 次 / 3 秒），验证料堆形态变化的实时跟踪能力；人工制造 “料堆偏析” 场景（向玉米筒仓一侧集中进料），测试系统是否能准确识别偏析差并触发预警；
联动测试：模拟某稻谷筒仓 “料位超上限”，验证中控报警、APP 推送、进料阀门自动关停的联动响应时间（≤10 秒）；测试 3D 雷达数据与粮情温湿度数据的融合效果，在平台上实现 “料堆形态 + 仓内温度分布” 的同屏展示。经过 15 天调试，系统各项指标均达到国家粮食储备库 “智能化升级” 标准，正式投入使用。
监测精度与效率大幅提升：3D 雷达物位计实现全仓三维监测，体积计算误差从 8%-12% 降至 ±0.5%，满足粮食储备 “账实误差≤3%” 的行业要求；取消人工爬仓测量，32 座筒仓的监测工作仅需 1 名中控人员完成，单仓监测时间从 1.5 小时缩短至 10 秒，效率提升 540 倍；
安全风险有效防控：通过料堆形态监测，成功识别 6 次玉米筒仓 “偏析”、4 次稻谷筒仓 “挂壁” 风险，及时触发振动清壁、调整进料位置；2024 年汛期，系统提前预警 2 座小麦筒仓 “料位接近上限”，避免仓壁承压超标，保障筒仓结构安全；
管理智能化升级：实现粮食存储 “从人工统计到自动计量” 的转变，追溯台账生成时间从 2 天 / 次缩短至实时生成；基于精准的体积数据，储备库优化粮食轮换计划，减少因 “估重偏差” 导致的运输调度浪费，提升轮换效率。
成本节约：减少人工测量团队（原 6 人小组），每年节省人力成本约 48 万元；避免因测量误差导致的粮食损耗（按年均损耗 1% 计算，15 万吨仓储量可减少损耗 1500 吨，价值约 300 万元）；降低设备维护成本，3D 雷达物位计年均维护费仅 2 万元，相比传统单点雷达（年均维护费 8 万元）节省 75%；
效率与安全收益：粮食入仓、出仓的调度响应时间缩短 40%，每年可多完成 2 次粮食轮换任务，增加轮换收益约 120 万元；通过风险预警避免筒仓结构损伤，单次事故避免的维修成本约 500 万元；
政策与品牌价值：成为省级 “粮食储备智能化示范库”，获得政策补贴 80 万元；精准的计量与追溯能力，提升企业在粮食收购、销售环节的公信力，增强市场竞争力。
